Kompresorske stanice za komprimirani zrak: od mjerenja do puštanja u rad

Stanicu planiramo prema izmjerenoj potrošnji zraka, a ne prema natpisnoj pločici kompresora. Pločica govori što stroj može; koliko zraka tvornica stvarno troši, pokazuje tek mjerenje. Do stroja mora doći zrak u pravoj količini, pri pravom tlaku i dovoljno suh, inače plaćate struju za zrak koji ne koristite.

Mjerenje ima smisla kada obuhvati sve režime rada: smjene, vršna opterećenja, mirovanje i vikende, ako strojevi tada rade. Pratimo:

• protok zraka,
• radni tlak,
• opterećenje po satima,
• curenja u razvodu.

Curenja se u mjerenju pokazuju kao potrošnja bez potrošača. Mjerimo ih zasebno kako ih ne bismo uračunali u veličinu nove stanice.

1. Zahtjevi potrošača

   Koji strojevi, koji tlak, kakav zrak.

2. Mjerenje

   Protok i tlak pri stvarnom radu.

3. Prijedlog sastava

   Kompresori, priprema zraka, spremnik, razvod.

4. Montaža i puštanje u rad

Potrošnja i rezerva

Veličinu stanice određuje izmjerena potrošnja. Dodajemo rezervu za ispad jednog stroja i za servis, a zatim procjenjujemo hoće li potrošnja idućih godina rasti. Proširenje koje je predviđeno već u koncepciji jeftinije je od rekonstrukcije.

Radni tlak i pad tlaka

Tlak na kompresoru najviši je tlak koji treba potrošač, uvećan za gubitke na putu: u cijevima, sušaču i filtrima. Filtar se upotrebom začepljuje i gubitak raste. Svaki bar tlaka koji kompresor proizvede iznad potrebe potrošača stoji dodatne struje. Zato tlak ne postavljamo »za svaki slučaj«.

Kvaliteta zraka

Zahtjevi se razlikuju. Pneumatski alat podnosi zrak koji nije prikladan za lakirnicu ni za prehrambenu i farmaceutsku proizvodnju. Kvalitetu opisujemo sadržajem vode (točka rosišta), ulja i čestica. Pitamo na što zrak nailazi na kraju cijevi i tek onda odabiremo sušač, filtre i vrstu kompresora.

Jedan ili više kompresora

Više manjih strojeva lakše prati promjene potrošnje nego jedan veliki koji u praznom hodu troši struju. Ako jedan stroj otkaže ili je na servisu, ostali nastavljaju raditi. Različiti tlakovi kod potrošača ponekad opravdavaju zaseban kompresor za viši tlak.

Velik dio električne energije koju kompresor troši pretvara se u otpadnu toplinu (prema izvoru 80–93 %). Kod dobro projektiranog sustava često je moguće ponovno iskoristiti od polovice do devet desetina te topline.

• 80–93 %

  Udio električne energije industrijskog kompresora koji se pretvara u toplinu.

  Izvor: Compressed Air Challenge, Fact Sheet #10 »Heat Recovery with Compressed Air Systems«, svibanj 2026, rev. 01.

• 50–90 %

  Udio te topline koji je kod pravilno projektiranog sustava često moguće prikupiti i iskoristiti.

  Izvor: Isti izvor.

Za što je možete iskoristiti (prema istom izvoru): dodatno grijanje prostora, procesno grijanje, zagrijavanje vode, grijanje dovodnog zraka i predgrijavanje vode za kotao. Za izravnu proizvodnju pare toplina obično nije dovoljno vruća.

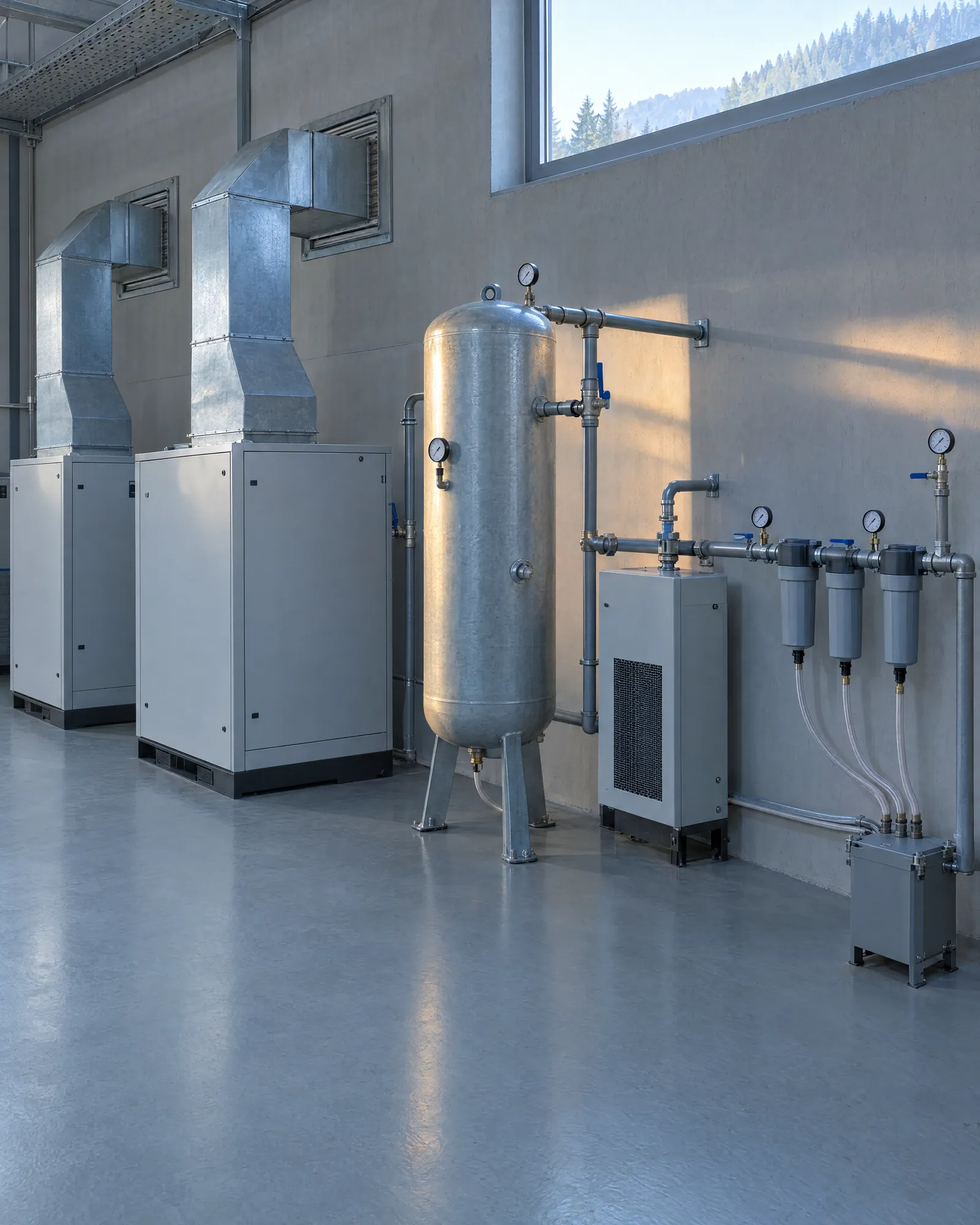

Zračno hlađeni vijčani kompresor prikladan je za grijanje prostora: topli zrak se kanalom usmjerava u halu, a ljeti van. Prebacivanje obavlja zaklopka upravljana termostatom.

Koliko topline možete dobiti kod vas, izračunavamo nakon mjerenja: ovisi o snazi kompresora, satima rada i o tome imate li je gdje iskoristiti. Grijanje hala imamo u ponudi, pa stanicu i grijanje možemo planirati zajedno.

Poveznica: Grijanje industrijskih hala.
