Ogrevanje perutninskih hlevov

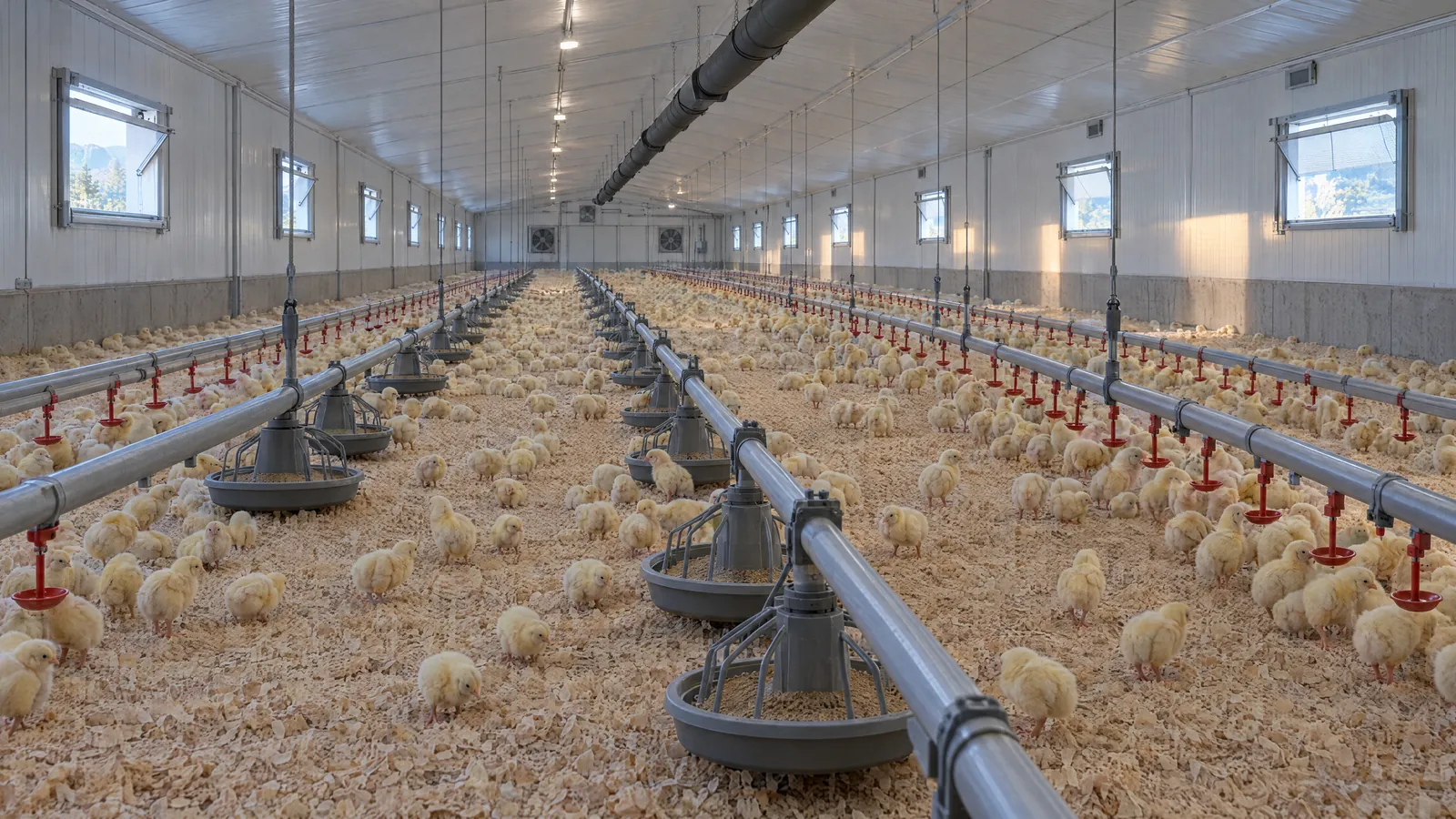

Ob vselitvi mora biti v višini živali 30 °C, do zakola pa temperatura pade na 20 °C. Nastil mora ves čas ostati suh. Ogrevanje mora to zagotoviti brez vročih in hladnih točk. BF izbere napravo, jo montira med dvema turnusoma in jo servisira.
Generator zunaj hleva
Naprava stoji ob steni. Vgradi se v odprtino v steni, zato prostor v hlevu ostane prost. Proizvajalec zahteva, da v krogu 5 m okoli naprave ni predmetov.
Dovod toplega zraka
Aksialni ventilator piha ogret zrak neposredno v hlev: 4.800 m³/h pri ATLX 55 in 9.000 m³/h pri ATLX 85.
Dimni plini
Odvajajo se po dimniku iz naprave.
Moč po stopnjah
Naprava ima dvostopenjski plinski ventil: 33,9 do 48,1 kW (ATLX 55) in 55 do 78,5 kW (ATLX 85). Krmili se z analognim signalom 0–10 V ali z ukazno žico (vklop/izklop).

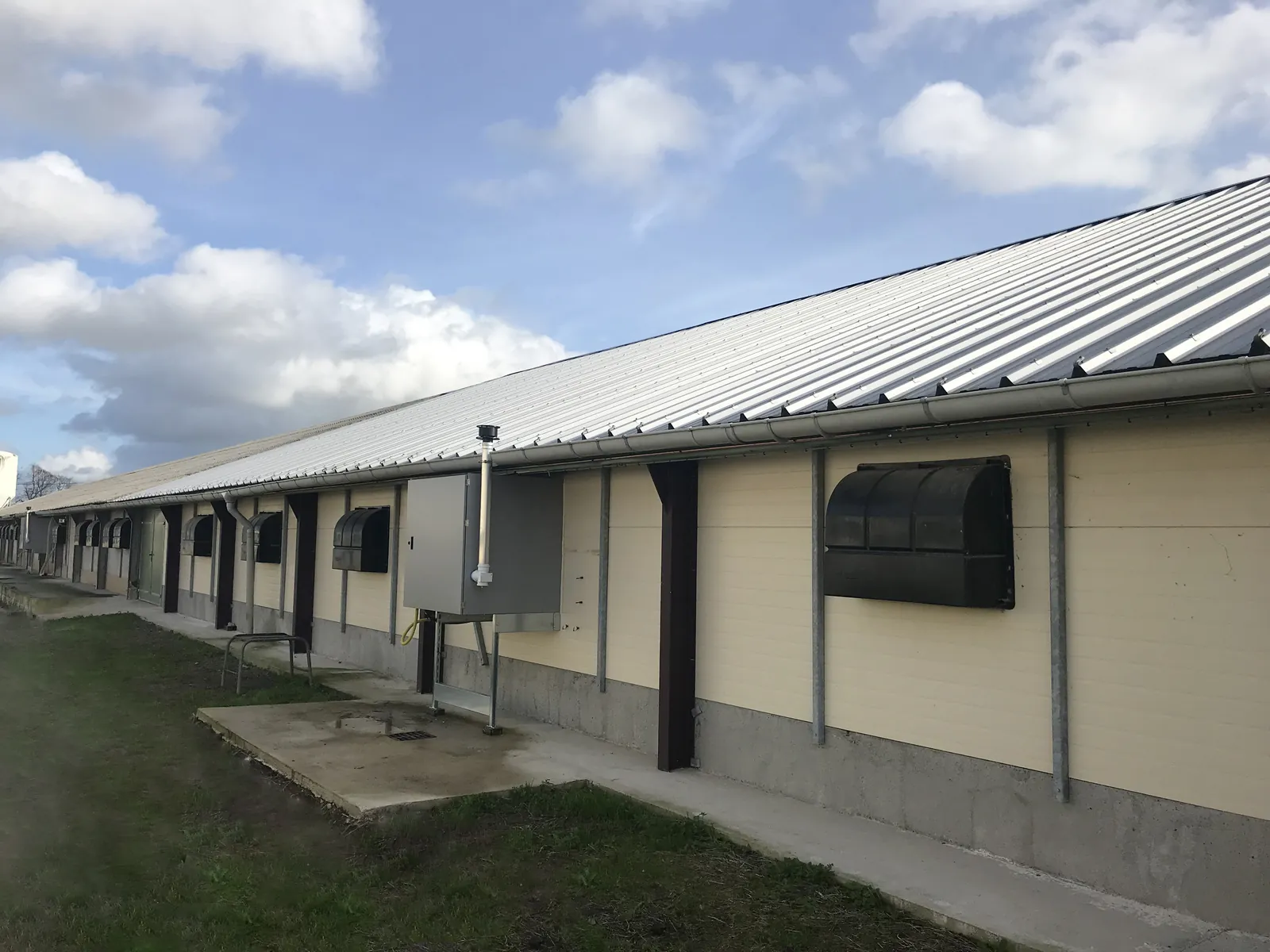

Zunaj hleva
Generator Yahtec ATLX je namenjen postavitvi zunaj objekta. V hlev piha ogret zrak, dimni plini odhajajo po dimniku.
Vir: Yahtec, ATLX 55 & 85, priročnik za montažo in vzdrževanje (DTC25-070EN), str. 5–6.
G20, G25, G31
Naprava deluje z zemeljskim plinom in s propanom.
Vir: Isti priročnik, str. 7.
48,1 in 78,5 kW
Nazivna toplotna moč modela ATLX 55 in ATLX 85.
Vir: Isti priročnik, str. 7.
Kaj potrebuje hlev
Temperatura po starosti jate
Vir: Perutninarska zadruga Ptuj, »Temperatura in vlaga«, pzp.si.
Podatki v tabeli
| Starost (dni) | Temperatura (°C) |
|---|---|
| 0 (vselitev) | 30 |
| 3 | 28 |
| 6 | 27 |
| 9 | 26 |
| 12 | 25 |
| 15 | 24 |
| 18 | 23 |
| 21 | 22 |
| 24 | 21 |
| 27 do zakola | 20 |
Spodnja lestvica velja za piščance za pitanje, ko ogrevate celoten objekt. Za nesnice in purane veljajo druge vrednosti. Povejte nam vrsto reje in jih upoštevamo pri projektu.
Vlaga in priprava hleva
- Ogrevanje objekta se začne tri dni pred vselitvijo. Ogreti morajo biti tudi stene, tla in nastil.
- Optimalna vlaga je med celotno rejo 60–70 %. Če vlaga naraste nad 80 %, je treba začeti ogrevati.
- Vir: Perutninarska zadruga Ptuj, »Temperatura in vlaga«.
Zakonska meja za piščance za pitanje
Direktiva 2007/43/ES določa, da amoniak v višini glav piščancev ne sme preseči 20 ppm in ogljikov dioksid 3.000 ppm. Povprečna relativna vlaga v hlevu v 48 urah ne sme preseči 70 %, kadar je zunaj pod 10 °C.
Vir: Direktiva Sveta 2007/43/ES, Priloga II, točka 3 (besedilo na legislation.gov.uk). Velja za piščance, rejene za meso.
Kako deluje
Generator zunaj, topel zrak v hlevu
1. Generator zunaj hleva
Naprava stoji ob steni. Vgradi se v odprtino v steni, zato prostor v hlevu ostane prost. Proizvajalec zahteva, da v krogu 5 m okoli naprave ni predmetov.
2. Dovod toplega zraka
Aksialni ventilator piha ogret zrak neposredno v hlev: 4.800 m³/h pri ATLX 55 in 9.000 m³/h pri ATLX 85.
3. Dimni plini
Odvajajo se po dimniku iz naprave.
4. Moč po stopnjah
Naprava ima dvostopenjski plinski ventil: 33,9 do 48,1 kW (ATLX 55) in 55 do 78,5 kW (ATLX 85). Krmili se z analognim signalom 0–10 V ali z ukazno žico (vklop/izklop).
Vir: Yahtec, ATLX 55 & 85, priročnik (DTC25-070EN), str. 5–9 in 12.
Po navedbi proizvajalca:
v hlevu ni odprtega plamena in zaradi posrednega izgorevanja v hlevu ne nastaja CO₂, zato je potrebno manj dovajanja svežega zraka. Neodvisne meritve v slovenskem hlevu nimamo, zato iz te navedbe ne izpeljemo prihranka plina.
Vir: yahtec.com, stran ATLX (EN).
Oprema
Kaj pride v poštev
- 2 modela (ATLX 55, ATLX 85)
- 48,1 / 78,5 kW nazivne toplote, izkoristek 92,9 / 93,4 %
- pretok zraka 4.800 / 9.000 m³/h
Podrobnosti · Priročnik (PDF, EN)Vir: ATLX 55 & 85, priročnik (DTC25-070EN), str. 7.
vodni sistem
kotlovnica v zaboju, ki da toplo vodo za vodne grelnike zraka. Stoji zunaj, kotlovnice v objektu ne potrebujete.
- 3 modeli
- 250 / 375 / 500 kW
- več kondenzacijskih kotlov v kaskadi
PodrobnostiVir: yahtec.com, stran MCHRT (EN).
vodni grelnik zraka
vodni grelnik zraka, ki ga priključite na toplo vodo. Proizvajalec ga je namenil industrijskim in poslovnim stavbam. Za hlev ga presodimo posebej ob ogledu.
- 21 modelov
- 8,9 do 101,4 kW
PodrobnostiVir: yahtec.com, stran VT (EN).
Pri proizvajalcu
Kaj naredi BF
Od ogleda do servisa po turnusu
Ogled hleva
Pogledamo objekt, vir plina in električno priključitev. Odgovorite nam tudi na vprašanja iz obrazca.
Projekt in ponudba
Izberemo velikost in število naprav za vaš hlev.
Dobava
Opremo naročimo in pripeljemo na kmetijo.
Montaža med turnusoma
Hlev mora biti pri montaži prazen. Trajanje dogovorimo po ogledu.
Zagon in nastavitev plina
Vrsto plina in tlak nastavimo po tabeli proizvajalca.
Servis
Proizvajalec zahteva letni preventivni pregled, v perutninskem hlevu pa čiščenje naprave po vsakem turnusu. BF oboje vključi v servis.
Vir za pregled in čiščenje: ATLX priročnik, str. 5–6.
Dokumenti
Povezava: Vsi dokumenti za farme
Vprašanja
Zemeljski plin ali UNP?
Oboje. ATLX deluje z zemeljskim plinom (G20, G25) in s propanom (G31). Vrsta plina se nastavi z dizami in tlakom po tabeli v priročniku. Pri UNP proizvajalec odsvetuje, da bi plinohram padel pod četrtino polnosti, ker se na dnu lahko nabirajo dodatki, ki umazajo zgorevanje.
Vir: priročnik, str. 6–7 in 16–17.
Koliko plina naprava porabi?
Pri polni moči 5,3 m³/h zemeljskega plina G20 (ATLX 55) oziroma 8,6 m³/h (ATLX 85). Pri propanu 3,9 oziroma 6,6 kg/h. To so podatki proizvajalca za polno moč. Porabo na turnus določita temperatura zunaj in izolacija hleva, zato je ne napovedujemo.
Vir: priročnik, str. 7.
Kaj, če zmanjka elektrike?
Plamen in ventilator potrebujeta elektriko: 670 W (ATLX 55) oziroma 990 W (ATLX 85), enofazno 230 V. Brez napajanja naprava stoji. Ko napajanje vrne in je potreba po toploti, se zažene sama. Če bi izpad toka ogrozil jato, se pri ogledu pogovorimo o rezervnem napajanju.
Vir: priročnik, str. 6–7.
Ali deluje z mojim krmilnikom hleva?
Naprava sprejme analogni signal 0–10 V ali ukazno žico (vklop/izklop). Ali to zadošča za vaš krmilnik, preverimo pred ponudbo.
Vir: priročnik, str. 12.
Kdaj lahko montirate?
Ko je hlev prazen, torej med turnusoma. Datum in trajanje dogovorimo po ogledu.
Kdo servisira?
BF. Povezava: Servis ogrevanja farm.
